Dalam sistem perpipaan proses kimia, ada kondisi proses tertentu di mana lined plug valve menjadi pilihan yang lebih unggul secara teknis dibanding ball atau butterfly valve: layanan pada jalur dengan partikel tersuspensi, aplikasi yang memerlukan drainase penuh (full-bore drain), atau konfigurasi multi-port yang membutuhkan pengarahan aliran ke beberapa titik secara bergantian. Artikel ini mengulas secara teknis apa itu lined plug valve, bagaimana cara kerjanya, spesifikasi yang perlu diperhatikan, dan di industri mana saja komponen ini menjadi pilihan yang tepat di Indonesia.

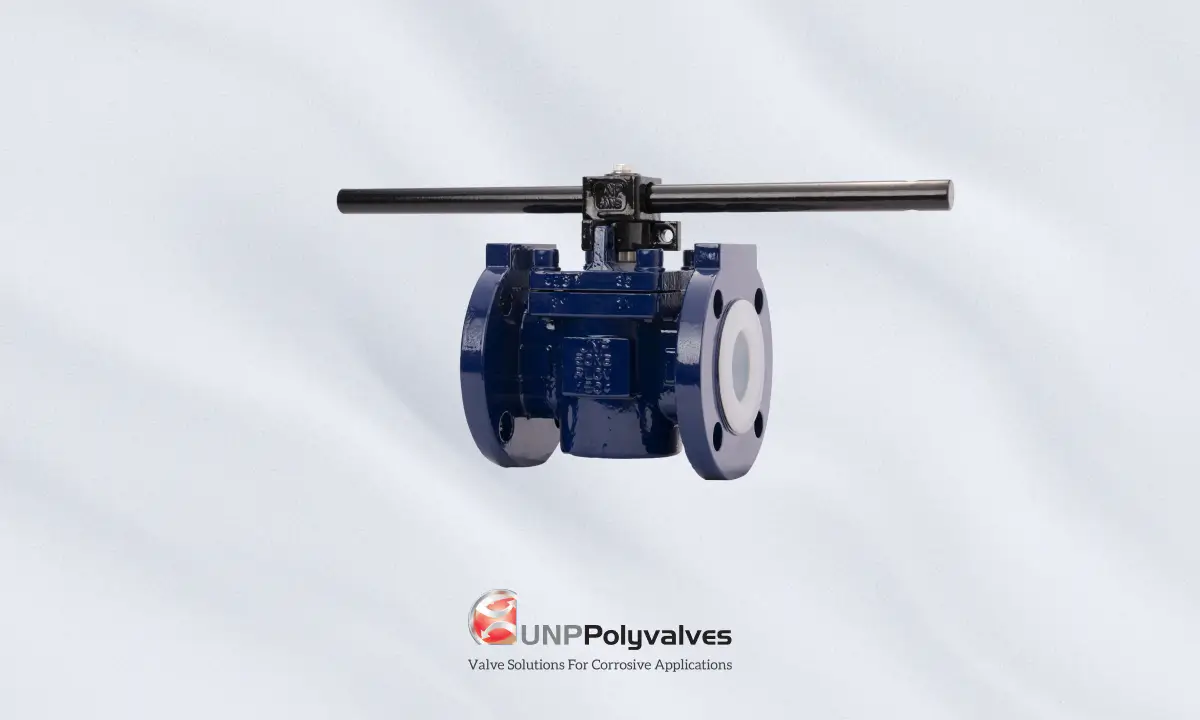

Lined plug valve adalah valve jenis plug (sumbat) yang seluruh permukaan internalnya, termasuk bodi, plug, dan seat, dilapisi material fluoropolymer seperti PFA (Perfluoroalkoxy) atau PVDF (Polyvinylidene Fluoride). Prinsip kerjanya serupa dengan ball valve: sebuah elemen berbentuk kerucut terpotong (plug) berotasi di dalam bodi valve untuk membuka atau menutup jalur aliran.
Perbedaan utama antara plug valve dan ball valve terletak pada bentuk elemen penutupnya. Plug valve menggunakan elemen berbentuk silinder atau kerucut dengan satu atau lebih port terbuka, sedangkan ball valve menggunakan bola penuh. Bentuk plug yang lebih ramping memungkinkan desain multi-port yang tidak praktis dilakukan dengan ball valve.
Dalam konteks kategori lined valve UNP, lined plug valve tersedia dengan lining PFA atau PVDF dan dirancang untuk layanan on/off serta pengarahan aliran di jalur kimia korosif.
Plug valve beroperasi dengan memutar plug 90 derajat antara posisi terbuka penuh dan tertutup penuh. Berdasarkan jumlah port dan konfigurasi aliran, lined plug valve tersedia dalam beberapa varian:
Konfigurasi paling umum dengan satu inlet dan satu outlet. Digunakan untuk fungsi on/off sederhana pada satu jalur aliran. Setara fungsinya dengan lined ball valve, namun plug valve lebih dipilih ketika ukuran kecil memerlukan seal yang lebih rapat atau ketika partikel tersuspensi dalam fluida menjadi pertimbangan.
Memiliki tiga port: satu inlet dan dua outlet, atau dua inlet dan satu outlet. Digunakan untuk mengalihkan aliran antara dua tujuan yang berbeda (diverting service) atau menggabungkan dua aliran (mixing service). Ini adalah area di mana plug valve memiliki keunggulan jelas atas ball valve, karena konfigurasi 3-way pada ball valve lebih kompleks dan mahal.
Untuk sistem yang memerlukan pengarahan aliran ke empat atau lebih titik, plug valve multi-port menjadi solusi kompak yang menggantikan beberapa valve terpisah beserta manifold-nya. Ini mengurangi jumlah titik kebocoran potensial dan menyederhanakan instalasi.
Untuk kebutuhan otomasi, tersedia juga control plug valve yang dilengkapi aktuator pneumatik atau elektrik untuk integrasi ke sistem DCS/PLC.
Berikut parameter teknis utama lined plug valve yang perlu diperhatikan dalam proses spesifikasi:
ParameterSpesifikasi TipikalUkuran nominal (DN)DN15 hingga DN200Rating tekananPN10, PN16 (ASME Class 150)Temperatur operasi-20 hingga +180°C (PFA); hingga +130°C (PVDF)Material bodiCarbon steel (WCB), Stainless steel (CF8M)Material liningPFA, PVDFKonfigurasi port2-way, 3-way, multi-portAktuasiManual lever, gear operator, pneumatik, elektrikEnd connectionFlanged (ASME B16.5, EN 1092-1)Standar pengujianAPI 599, EN 12266-1SertifikasiCE Marking (PED Directive 2014/68/EU)
Untuk panduan komparatif antara PFA dan PVDF, baca artikel Lining PFA vs PVDF pada Valve: Kapan Harus Memilih Masing-Masing.
Pada jalur gas klorin kering setelah unit pengeringan, plug valve 2-way sering menjadi pilihan untuk fungsi isolation karena desain full-bore. Konfigurasi 3-way plug valve menggantikan dua valve terpisah plus tee di jalur distribusi HCl. Baca Penggunaan Lined Valve dan Fitting di Proses Chlor-Alkali.
3-way plug valve dengan lining PFA digunakan untuk pengarahan aliran antara dua tangki atau reaktor. Desain full-bore plug valve memudahkan pembersihan (cleanability) yang merupakan persyaratan ketat dalam lingkungan GMP. Lihat Lined Diaphragm Valve untuk Industri Farmasi.
Pada circuit sampling dan jalur bleed di sistem HPAL, lined plug valve digunakan untuk pengambilan sampel fluida proses yang bersifat asam. Desain compact plug valve memungkinkan instalasi di titik-titik sampling yang memiliki keterbatasan ruang.
Pada jalur dosing bahan kimia bleaching (klorin dioksida, peroksida), 3-way plug valve memungkinkan pengarahan bahan kimia ke beberapa unit bleach tower secara bergantian sesuai jadwal produksi.
Untuk sistem batch processing di mana satu tangki pelarut perlu dialirkan ke beberapa reaktor secara bergantian, 3-way dan multi-port plug valve menjadi komponen kunci. Baca Pertimbangan Konversi Sistem Lama ke Lined Valve.
Produk lined plug valve dari UNP Polyvalve, yang didistribusikan oleh PT Alvindo Catur Sentosa di Indonesia, menawarkan sejumlah keunggulan:
• Sertifikasi CE (PED 2014/68/EU): Semua produk lined valve UNP bersertifikat CE sesuai European Pressure Equipment Directive, memenuhi persyaratan vendor qualification proyek EPC internasional.
• Lining PFA full-coverage dengan isostatic pressing: Seluruh permukaan internal termasuk plug, seat, dan flange face dilapisi PFA dengan ketebalan seragam, menghilangkan titik-titik lemah yang umum pada metode lining konvensional.
• Tersedia konfigurasi 2-way dan 3-way: Memenuhi kebutuhan aplikasi straight-through maupun pengarahan aliran dalam satu platform produk terintegrasi.
• Tersedia dengan aktuator pneumatik: Control plug valve dengan aktuator tersedia untuk integrasi ke sistem kontrol otomatis.
• Kompatibel dengan ekosistem lined piping UNP: Terhubung langsung dengan lined pipe dan fitting UNP untuk jalur korosif yang sepenuhnya terlindungi.
• Ketahanan korosi terhadap media agresif: Lining PFA tahan terhadap hampir semua media kimia agresif. Baca Apa Itu Fluoropolymer?
Apakah Anda hanya memerlukan fungsi on/off (2-way), atau ada kebutuhan untuk mengarahkan aliran ke beberapa tujuan (3-way atau multi-port)? Jika hanya on/off, lined ball valve mungkin lebih ekonomis.
Verifikasi kompatibilitas lining PFA atau PVDF dengan media proses pada suhu operasi aktual. Baca Kenali 5 Zat Kimia yang Bisa Bikin Valve Anda Keropos.
Untuk fluida dengan kandungan padatan ringan (fine particles), plug valve 2-way dengan desain full-bore menjadi keunggulan karena tidak ada celah sempit di sekitar plug yang dapat menjadi tempat akumulasi padatan.
Untuk ukuran besar (DN100+), torque plug valve lebih tinggi dari ball valve ukuran sama, yang mempengaruhi sizing aktuator.
Q: Apakah lined plug valve bisa menggantikan lined ball valve dalam semua aplikasi?
A: Secara fungsi on/off, keduanya setara. Namun plug valve memiliki keunggulan di aplikasi 3-way dan multi-port, serta untuk ukuran kecil (DN15-DN50) di mana kontak seal plug lebih konsisten.
Q: Apakah tersedia lined plug valve dengan fire-safe certification?
A: Untuk persyaratan fire-safe (sesuai API 607 atau ISO 10497), hubungi tim teknis UNP karena spesifikasi ini memerlukan konfirmasi tersendiri.
Q: Bagaimana cara mengidentifikasi posisi terbuka/tertutup pada plug valve?
A: Handle atau indikator sejajar dengan pipa menandakan posisi terbuka, dan tegak lurus menandakan posisi tertutup.
Lined plug valve adalah komponen yang sering kurang dipertimbangkan dalam spesifikasi awal, namun menjadi pilihan teknis terbaik untuk aplikasi multi-port, pengarahan aliran, dan situasi di mana desain full-bore compact diperlukan di jalur kimia korosif. Dengan lining PFA atau PVDF berstandar CE dari UNP, produk ini memberikan keandalan jangka panjang yang setara dengan standar industri internasional.
Sedang mendesain sistem piping dengan kebutuhan pengarahan aliran di media korosif? Hubungi Kami untuk mendapatkan rekomendasi spesifikasi yang tepat.
