Lined Butterfly Valve UNP Polyvalves

Lined butterfly valve memberikan flow control compact dan lightweight untuk large-diameter piping dengan drop tekanan lebih rendah dibanding ball valve. Standar API 609 dengan body wafer atau lug mount, tersedia ukuran 2" hingga 24". Lining virgin PFA dengan injection molding untuk surface inertness maksimum pada media korosif seperti chlorine dioxide, hypochlorite, dan seawater.

Perbandingan Material Lining

Material	Suhu Maksimum	Tekanan Rating	Keunggulan Utama	Tidak Cocok Untuk
PFA	200 °C	Full vacuum hingga 16 bar	Fleksibilitas tinggi, thermal cycling, virgin purity untuk pharma	Tidak ada (compatible universal)
PTFE	250 °C	Full vacuum hingga 16 bar	Rating suhu tertinggi, creep-resistance superior	Kurang fleksibel pada suhu rendah
PVDF	135 °C	Full vacuum hingga 16 bar	Ketahanan abrasi & slurry terbaik, mechanical strength	Asam kuat pekat dan basa kuat pada suhu tinggi
ETFE	150 °C	Full vacuum hingga 16 bar	Balance antara thermal dan mechanical, radiation-resistant	Cost lebih tinggi dari PFA
FEP	200 °C	Full vacuum hingga 10 bar	Transparansi, mudah dibentuk, inertness tinggi	Mechanical strength lebih rendah dari PFA
ECTFE	150 °C	Full vacuum hingga 16 bar	Asam hipokhlorit, sodium hypochlorite application	Basa kuat pekat suhu tinggi
PPH	80 °C	Low pressure service	Cost terendah, cocok untuk air dan media ringan	Suhu tinggi, asam kuat, chlorine

Aplikasi Industri

Industri	Media Umum	Lining Direkomendasikan	Catatan Aplikasi
Pulp & Paper	ClO2, hypochlorite, caustic, peroxide	PFA atau ECTFE	Large-diameter (12"+) untuk bleach plant dan chemical recovery
Desalination (RO/MSF)	Seawater, brine concentrate	PFA atau PVDF	PVDF untuk intake high-TDS dengan suspended solids
Kimia Dasar	HCl, HNO3, solvent organik	PFA atau PTFE	Throttling control dengan pneumatic positioner
Farmasi & Biotek	WFI, ultrapure water, solvent GMP	PFA high-purity	Dual seal untuk GMP batch record compliance
Petrokimia	Vent gas, scrubber effluent	PFA atau FEP	Antistatic PFA untuk hazardous atmosphere

Spesifikasi Ukuran & Rating

Ukuran	Mounting	Rating ANSI	Seat Material
2" - 4"	Wafer atau Lug	150#	PFA, PTFE, EPDM, Viton
6" - 10"	Wafer atau Lug	150#	PFA, PTFE, EPDM
12" - 16"	Lug (direkomendasikan)	150#	PFA, PTFE
18" - 24"	Lug	150#	PFA

Standar desain: API 609. Testing: API 598. Flange rating: ANSI B 16.5. Leak rate: ASME Class VI (soft seat) atau Class IV (metal-to-metal dengan PFA face).

Opsi Aktuator & Konfigurasi

Konfigurasi	Cocok Untuk	Response Time	Torque Requirement
Manual Lever	2"-8" on-off isolation	Instant	Rendah
Gear Operator	10"+ manual operation	Instant (slower)	Rendah (via gear reduction)
Pneumatic Actuator	Automated on-off atau modulating	5-15 detik full stroke	Sesuai sizing aktuator
Electric Actuator	SCADA/DCS, position feedback	20-60 detik full stroke	Sesuai sizing aktuator

Untuk precise throttling atau modulating control, lihat Control Lined Butterfly Valve dengan smart positioner terintegrasi.

FAQ Lined Butterfly Valve

Berapa ukuran maksimum lined butterfly valve UNP?

Produksi standar hingga 24" (DN 600). Untuk ukuran 12"+ direkomendasikan lug mounting karena beban disk dan shaft.

Apa keuntungan butterfly valve dibanding ball valve untuk ukuran besar?

Butterfly lebih compact (face-to-face 40-60% lebih pendek), lebih ringan 50-70%, dan cost-per-inch jauh lebih rendah pada 8"+. Ball valve tetap pilihan jika Class VI tight shut-off mutlak diperlukan.

Bisakah lined butterfly valve untuk throttling atau modulating control?

Ya. Disk stabil di posisi intermediate (10°-80° opening) dengan pneumatic atau electric positioner. Cv characteristic equal-percentage pada 15°-70° opening. Untuk precision control, gunakan Control Lined Butterfly Valve.

Apa perbedaan wafer vs lug mounting?

Wafer: compact, cost lebih rendah, tetapi memerlukan flanged piping di kedua sisi dan tidak bisa dilepas dengan line berisi media. Lug: flange ada di valve body, dapat dilepas satu sisi, cocok untuk dead-end service atau retrofit line non-flanged.

Apakah lined butterfly valve bisa untuk steam?

Ya dengan caveat. Saturated steam di bawah 120 °C dapat ditangani dengan PFA lining dan EPDM atau high-temp silicone seat. Untuk steam di atas 150 °C, upgrade ke PTFE lining dan metal-to-metal seat dengan PFA face untuk prevent seal degradation.

Konsultasi Teknis & Pemesanan

Tim teknis kami dapat membantu seleksi material lining, sizing, dan konfigurasi sesuai sistem anda. Dokumentasi penuh (material cert, pressure test report, dimensional drawing) disediakan untuk setiap unit.

Hubungi Kami atau WhatsApp kami untuk quotation dan data sheet.

Produk terkait: Lined Ball Valve, Lined Diaphragm Valve, Lined Globe Valve, atau lihat seluruh rangkaian lined valve.

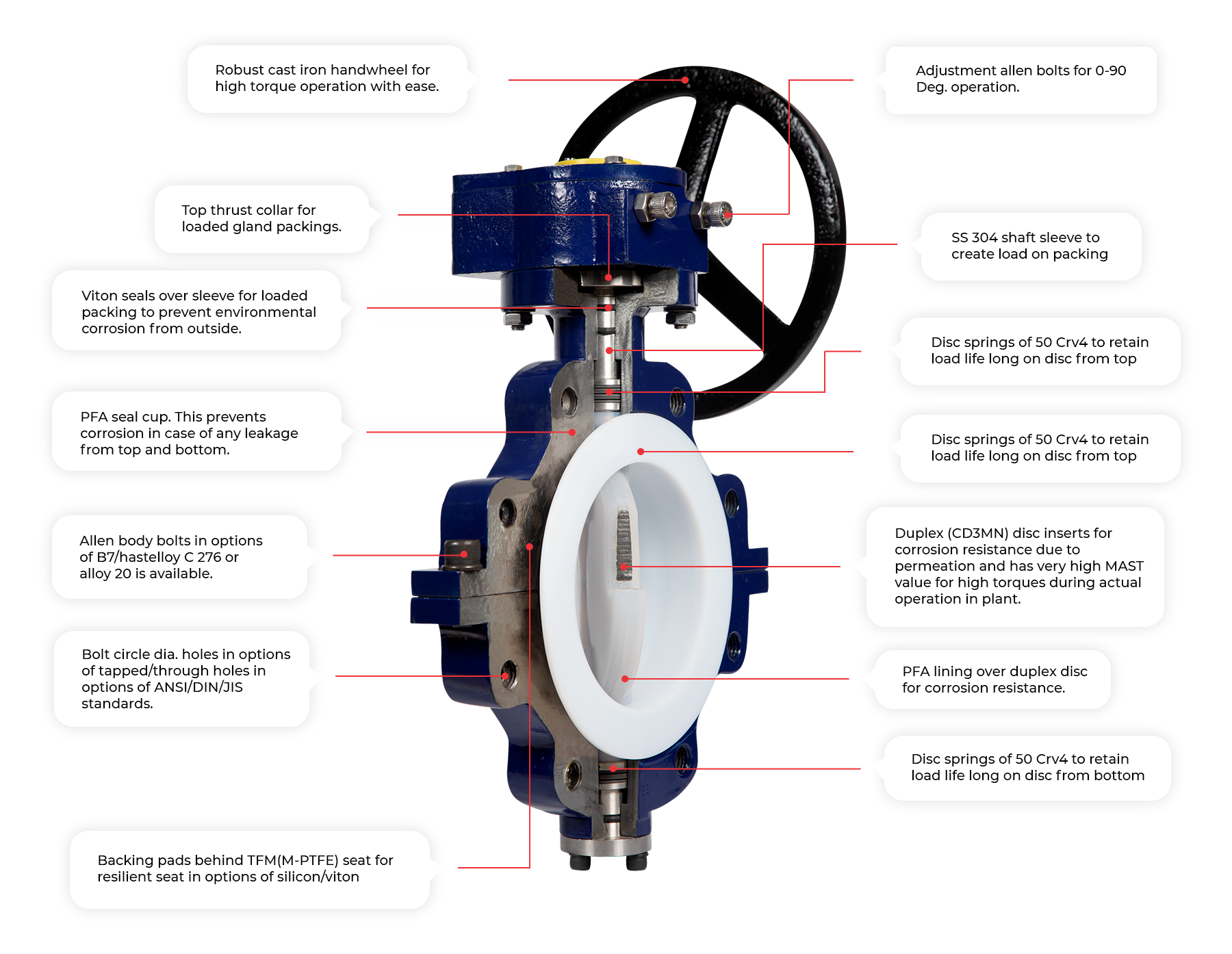

Fitur Lined Butterfly Valve
