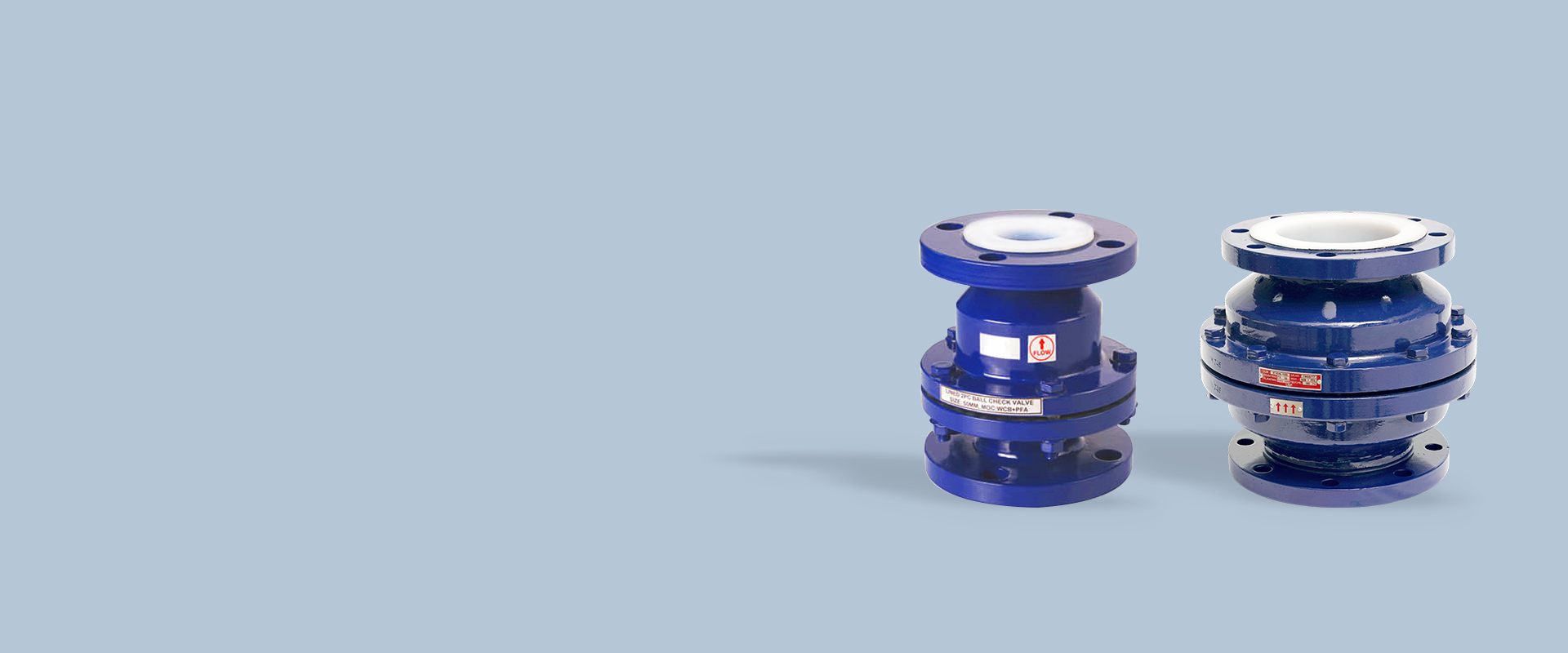

Lined Ball Check Valve UNP Polyvalves

Lined ball check valve adalah one-way katup otomatis yang mencegah backflow tanpa external actuator. Bola mengangkat saat forward flow mencapai cracking pressure dan kembali ke seat saat flow berhenti atau reverse. Body investment casting dengan lining virgin PFA atau PTFE, rating hingga 4" standar, custom hingga 6"+. Ideal untuk vertical pipeline, pump discharge, dan protection backflow di sistem chlor-alkali atau HPAL mining.

Perbandingan Material Lining

Material	Suhu Maksimum	Tekanan Rating	Keunggulan Utama	Tidak Cocok Untuk
PFA	200 °C	Full vacuum hingga 16 bar	Fleksibilitas tinggi, thermal cycling, virgin purity untuk pharma	Tidak ada (compatible universal)
PTFE	250 °C	Full vacuum hingga 16 bar	Rating suhu tertinggi, creep-resistance superior	Kurang fleksibel pada suhu rendah
PVDF	135 °C	Full vacuum hingga 16 bar	Ketahanan abrasi & slurry terbaik, mechanical strength	Asam kuat pekat dan basa kuat pada suhu tinggi
ETFE	150 °C	Full vacuum hingga 16 bar	Balance antara thermal dan mechanical, radiation-resistant	Cost lebih tinggi dari PFA
FEP	200 °C	Full vacuum hingga 10 bar	Transparansi, mudah dibentuk, inertness tinggi	Mechanical strength lebih rendah dari PFA
ECTFE	150 °C	Full vacuum hingga 16 bar	Asam hipokhlorit, sodium hypochlorite application	Basa kuat pekat suhu tinggi
PPH	80 °C	Low pressure service	Cost terendah, cocok untuk air dan media ringan	Suhu tinggi, asam kuat, chlorine

Aplikasi Industri

Industri	Posisi Install	Lining Direkomendasikan	Risiko Tanpa Check Valve
Nickel HPAL Mining	Vertical pump discharge	PTFE atau PVDF	Slurry settling di pump, blockage manifold
Chlor-Alkali	Chlorine manifold, brine recirculation	PFA atau ECTFE	Backflow Cl2 gas atau NaOH saat pump failure (safety critical)
Pharmaceutical	Cooling loop, condensate return	PFA high-purity	Thermal shock di steam line, batch contamination
Desalination RO	Concentrate discharge	PFA atau PVDF	Backflow degrade membrane, flux reversal
Petrokimia	Reactor feed, scrubber outlet	PFA atau PTFE	Cross-contamination antar process stream

Spesifikasi Ukuran & Rating

Ukuran	Rating ANSI	Cracking Pressure	Response Time
1/2" - 1"	150#	0.3 - 1.0 psi	< 0.1 detik
1.5" - 2"	150#	0.5 - 1.5 psi	< 0.2 detik
3" - 4"	150#	0.8 - 2.0 psi	< 0.3 detik
6"+ (custom)	150# / PN 10	Factory-tuned per sistem	< 0.5 detik

Cracking pressure dapat di-tune dengan spring adjuster internal untuk match sistem hydrostatic head dan backpressure. Testing standar: BS EN 12266-1. Shell: ANSI B 16.34. Face-to-face: ANSI B 16.1 hingga 4" (standar manufaktur untuk 6"+).

Panduan Orientation Install

Orientation	Cracking Pressure Impact	Cocok Untuk	Catatan
Horizontal	Factory default, no adjustment	Pump discharge horizontal, process transfer lines	Paling umum, dokumentasi standar
Vertical (flow up)	Naik ~0.5-1 psi (bola weight)	Vertical pump discharge, riser lines	Cracking pressure harus melebihi hydrostatic head
Vertical (flow down)	Turun ~0.3-0.5 psi	Drain lines, vent stacks	Risk flutter pada low-flow, konsultasi tim kami
Angled (non-standard)	Variable, custom calculation	Space-constrained facility	Factory-tune spring adjuster per application

FAQ Lined Ball Check Valve

Apa perbedaan ball check valve dan swing check valve?

Ball check: bola spherical, response instant (<0.3 detik), cocok untuk high-cycle atau pulsing flow. Swing check: disk pivot horizontal, response 0.5-1 detik, risk flutter pada pulsing, lebih cocok steady-state. Ball check superior untuk protect sensitive pump dari backflow cepat.

Berapa cracking pressure yang bisa di-setting?

Factory default 0.3-2.0 psi tergantung size. Dapat di-tune dengan spring adjuster internal hingga ~5 psi untuk vertical installation atau high-backpressure system. Konsultasi tim kami dengan data hydrostatic head dan pump discharge pressure untuk perhitungan akurat.

Apakah lined ball check valve cocok untuk gas atau steam?

Untuk dry gas (nitrogen, udara kompresor) tanpa issue. Untuk steam, PTFE lining dan fast condensate drain mandatory untuk prevent water hammer dan water-locking bola. Saturated steam hingga 150 psi dengan proper trap design.

Bagaimana maintenance lined ball check valve?

Maintenance-free jika media compatible dan tidak ada partikel besar suspended. Pada extended shutdown (>3 bulan), inspect bola dan seat untuk deposit atau stiction. Flush line dengan compatible solvent sebelum installation untuk remove scale atau debris manufaktur.

Berapa ukuran maksimum yang tersedia?

Standard hingga 4" per ANSI B 16.1. Custom 6"+ per standar manufaktur. Untuk ukuran besar, pertimbangkan juga Lined Swing Check Valve sebagai alternatif ekonomis pada steady-state service.

Konsultasi Teknis & Pemesanan

Tim teknis kami dapat membantu seleksi material lining, sizing, dan konfigurasi sesuai sistem anda. Dokumentasi penuh (material cert, pressure test report, dimensional drawing) disediakan untuk setiap unit.

Hubungi Kami atau WhatsApp kami untuk quotation dan data sheet.

Produk terkait: Lined Swing Check Valve, Lined Ball Valve, Lined Globe Valve, atau lihat seluruh rangkaian lined valve.

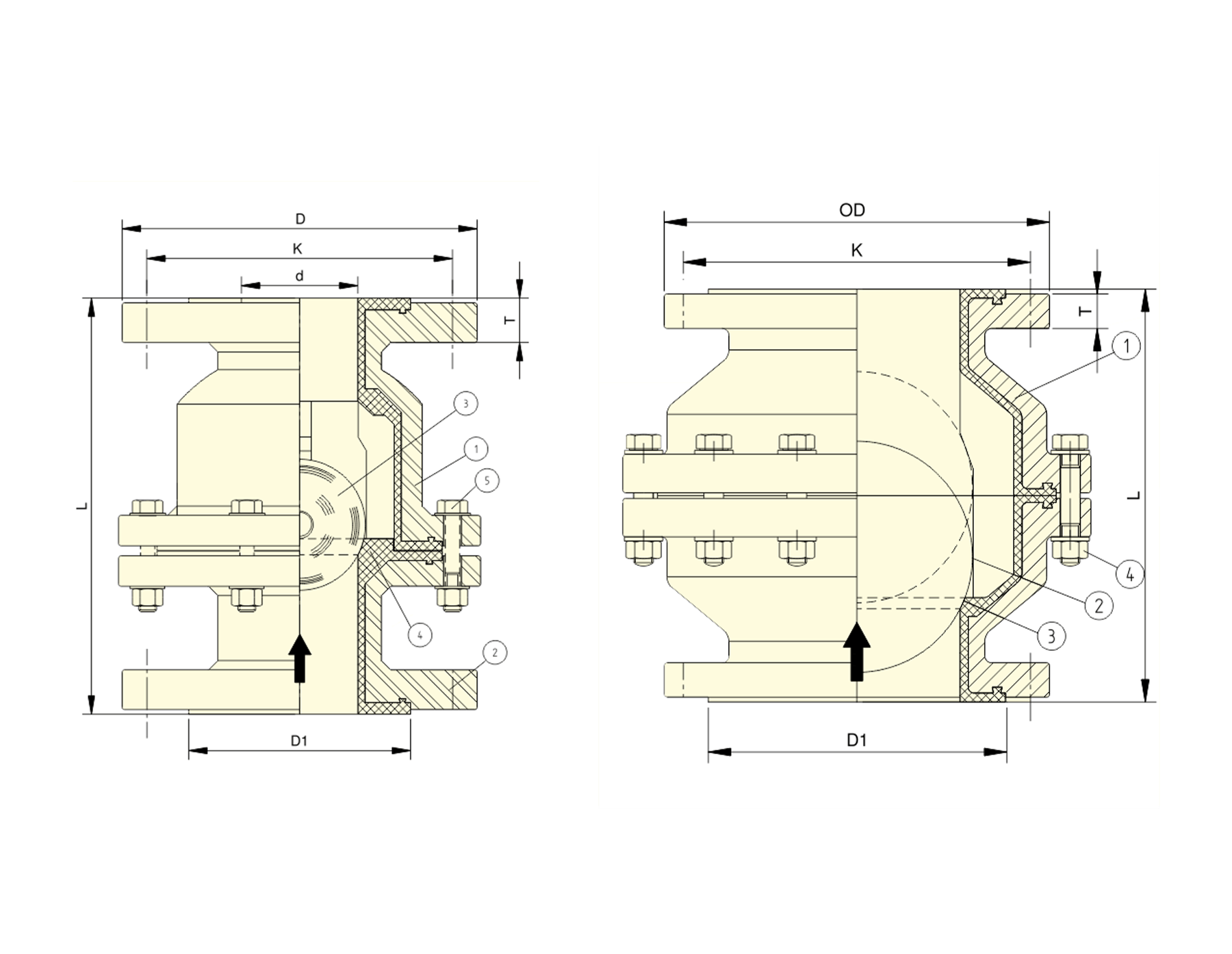

Drawing Lined Ball Check Valve
