Di ruang produksi sebuah pabrik farmasi di Tangerang, seorang quality engineer sedang meninjau hasil batch review. Ada temuan yang mengkhawatirkan: kandungan partikel logam terdeteksi pada produk injeksi yang seharusnya steril. Penelusuran berlanjut ke sistem perpipaan proses, dan di situlah ditemukan akar masalahnya. Valve logam pada jalur CIP (clean-in-place) mengalami korosi internal akibat paparan hidrogen peroksida dan asam peraseatat pada siklus sanitasi. Partikel korosi masuk ke dalam aliran produk.
Ini bukan skenario hipotetis. Kontaminasi akibat degradasi material valve adalah salah satu sumber kegagalan yang paling sering diabaikan dalam desain sistem perpipaan farmasi. Dan inilah tepatnya mengapa lined diaphragm valve menjadi pilihan standar di fasilitas farmasi yang dirancang dengan benar.
Namun memilih lined diaphragm valve untuk aplikasi farmasi bukan sekadar mengganti material valve. Ada persyaratan teknis, standar regulasi, dan parameter operasional yang harus dipahami sebelum spesifikasi ditulis.

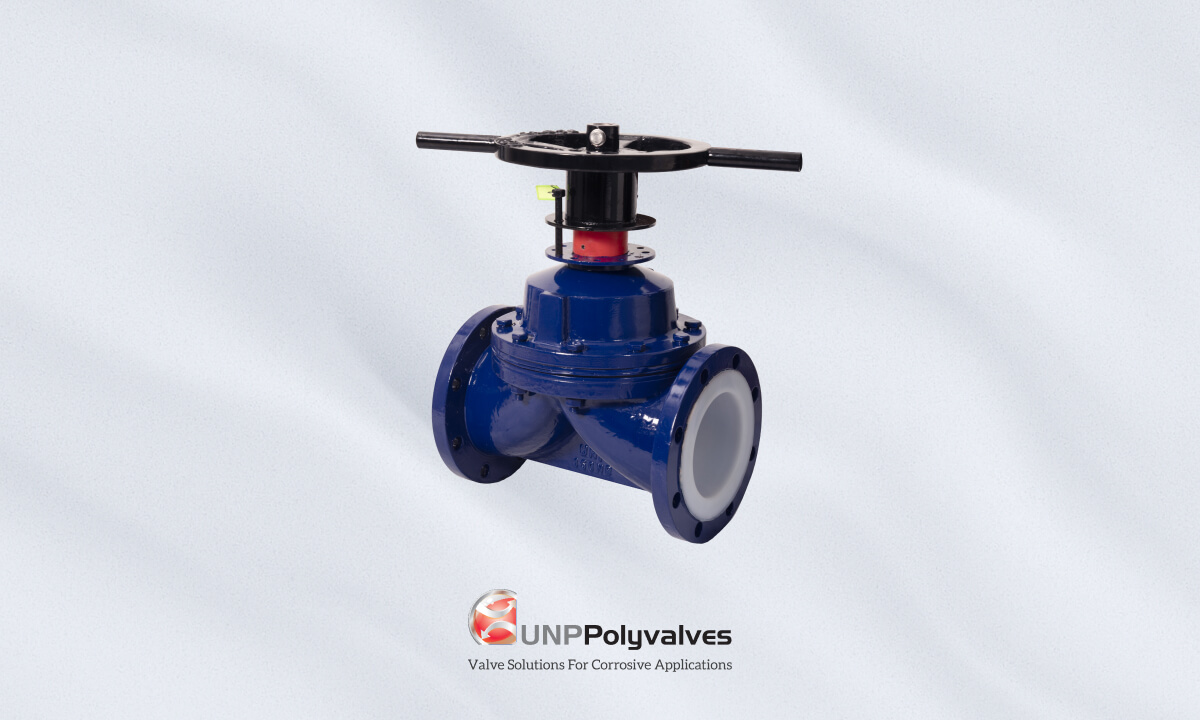

Lined diaphragm valve adalah katup yang menggunakan membran fleksibel (diafragma) sebagai elemen penutup aliran, dengan seluruh permukaan wetted, termasuk body valve dan diafragma itu sendiri, dilapisi material fluoropolymer. Prinsip kerjanya memisahkan sepenuhnya fluida proses dari mekanisme aktuasi di atasnya. Tidak ada stem packing yang bersentuhan dengan fluida, tidak ada celah tersembunyi tempat fluida bisa terperangkap, dan tidak ada elemen logam yang terekspos ke media proses. Ini menjadikan lined diaphragm valve sebagai pilihan ideal untuk aplikasi yang memerlukan higienitas tinggi, zero contamination, dan kemampuan drainase penuh.
Ketika aktuator mendorong compressor ke bawah, diafragma tertekan ke weir (sadel) pada body valve dan memutus aliran. Ketika tekanan dilepas, diafragma kembali ke posisi semula dan aliran terbuka kembali. Tidak ada bagian bergerak yang terekspos ke fluida selain diafragma itu sendiri.
UNP Polyvalve memproduksi lined diaphragm valve dengan proses injection molding untuk lapisan fluoropolymer pada body valve. Hasilnya adalah lapisan yang padat, bebas void, dan memiliki ketebalan seragam di seluruh permukaan internal, termasuk pada kontur weir yang merupakan titik tekanan tertinggi saat valve menutup.
Sistem pengikat lining menggunakan mekanisme dovetail groove yang terbukti efektif mencegah liner separation, bahkan pada kondisi siklus tekanan yang berulang. Di sinilah letak perbedaan kritis dibanding metode transfer molding yang masih digunakan sebagian produsen: lining tidak hanya menempel pada permukaan, melainkan terkunci secara mekanis ke dalam struktur body valve.
Material lining yang digunakan adalah virgin-grade PFA dari Dyneon (3M) atau DuPont. Penggunaan material virgin, bukan material daur ulang, memastikan tidak ada kontaminan tersembunyi dalam lining itu sendiri yang berpotensi migrasi ke dalam fluida proses. Untuk industri farmasi, ini adalah persyaratan yang tidak bisa dikompromikan.
Lebih dari itu, UNP Polyvalve telah mendapatkan sertifikasi CE khusus untuk lined diaphragm valve, sebuah pencapaian yang tidak dimiliki semua produsen di kategori ini. Sertifikasi CE memberikan konfirmasi independen bahwa desain dan proses manufaktur memenuhi standar keselamatan dan kinerja yang ditetapkan.
Tidak semua fluoropolymer cocok untuk semua aplikasi farmasi. Pemilihan material lining harus disesuaikan dengan media proses yang spesifik.
PFA adalah pilihan utama untuk media yang paling agresif: asam mineral pekat, oksidator kuat seperti hidrogen peroksida, dan pelarut organik. Dengan rentang suhu operasional hingga 200°C dan fleksibilitas mekanis yang baik, PFA juga unggul untuk aplikasi dengan siklus steam sterilization (SIP) berulang. Di jalur CIP/SIP pada fasilitas farmasi modern, PFA adalah material yang paling sering dispesifikasikan.
PTFE cocok untuk aplikasi dengan media yang kurang agresif dan suhu di bawah 150°C. Harganya lebih terjangkau dari PFA, namun fleksibilitasnya lebih rendah, yang berarti rentan terhadap micro-cracking pada siklus termal yang berulang dalam jangka panjang.
PVDF memberikan kekuatan mekanis lebih tinggi dan ketahanan abrasi yang lebih baik. Namun ketahanan kimianya terhadap basa kuat dan solven tertentu terbatas. Untuk jalur yang melibatkan larutan alkalin kuat pada suhu tinggi, PVDF bukan pilihan yang tepat.
Setiap unit lined diaphragm valve UNP Polyvalve diuji secara individual melalui 100% hydrostatic dan pneumatic testing sebelum pengiriman. Standar pengujian ini tidak hanya memverifikasi integritas struktural valve, tetapi juga memastikan tidak ada kebocoran pada lining yang bisa menjadi jalur kontaminasi tersembunyi.
Dengan sertifikasi ISO 9001:2015 dan CE untuk lined diaphragm valve, UNP Polyvalve memberikan landasan dokumentasi yang diperlukan dalam audit GMP (Good Manufacturing Practice) dan BPOM inspection. Hal ini yang membuat spesifikasi UNP memudahkan proses kualifikasi vendor di fasilitas farmasi yang beregulasi ketat.
Umur pakai yang dirancang mencapai 10 hingga 20 tahun pada aplikasi agresif berarti investasi dalam lined diaphragm valve UNP kembali jauh lebih cepat dibanding skenario penggantian valve logam berulang. Dalam siklus hidup pabrik farmasi 15 tahun, satu set lined diaphragm valve UNP yang dipasang dengan benar bisa jadi tidak perlu diganti sama sekali.
Di kawasan industri Tangerang dan Bekasi, sejumlah fasilitas farmasi skala besar mengoperasikan sistem produksi beregulasi tinggi yang membutuhkan dokumentasi material yang komprehensif. Lined diaphragm valve pada jalur API (Active Pharmaceutical Ingredient) preparation, solvent handling, dan sistem CIP/SIP menjadi komponen standar dalam desain fasilitas baru.
Di Sidoarjo dan Surabaya, fasilitas produksi cairan infus dan produk steril lainnya memerlukan valve yang memenuhi persyaratan FDA dan BPOM sekaligus. Lined diaphragm valve dengan lining PFA virgin-grade memenuhi persyaratan extractables dan leachables yang ketat untuk produk parenteral.
Sementara itu, untuk industri bioteknologi dan nutraceutical yang berkembang pesat di Karawang dan Cikarang, lined diaphragm valve digunakan pada jalur buffer preparation, fermentasi, dan downstream processing di mana sterilitas dan kemurnian produk adalah parameter utama.
Ketika Anda menyiapkan spesifikasi teknis untuk lined diaphragm valve pada fasilitas farmasi, ada lima hal yang harus dikonfirmasi lebih awal.
Komposisi media proses dan agen sanitasi: Identifikasi seluruh fluida yang akan melewati valve, termasuk agen CIP (NaOH, asam sitrat, asam nitrat) dan agen SIP (steam, hidrogen peroksida). Material lining harus kompatibel dengan semua fluida yang relevan, bukan hanya fluida utama.
Suhu proses dan suhu sanitasi: Suhu steam pada siklus SIP bisa mencapai 121°C hingga 134°C. Pastikan material lining dan diafragma yang dipilih kompatibel pada suhu ini dengan faktor keamanan yang memadai.
Persyaratan regulasi yang berlaku: Apakah fasilitas memerlukan sertifikasi FDA 21 CFR, European Pharmacopoeia, atau hanya BPOM lokal? Persyaratan ini akan menentukan dokumentasi material traceability yang diperlukan dari vendor.
Tekanan operasional dan tekanan SIP: Tekanan pada siklus SIP bisa berbeda signifikan dari tekanan operasional normal. Pastikan pressure rating valve mencakup kedua kondisi tersebut.
Jenis aktuasi dan integrasi kontrol: Untuk fasilitas dengan sistem otomasi PLC/SCADA, tentukan jenis sinyal aktuasi (pneumatik dengan positioner, elektrik) dan posisi feedback yang diperlukan sejak tahap awal spesifikasi. Lined diaphragm valve UNP tersedia dalam konfigurasi manual, pneumatik, dan elektrik sesuai kebutuhan integrasi.
