Di jalur proses kimia yang beroperasi dengan fluida korosif bertekanan tinggi, pemilihan jenis valve ini adalah bagian dari keputusan keselamatan dan efisiensi jangka panjang. Lined globe valve adalah salah satu komponen kontrol aliran yang paling andal untuk aplikasi throttling di industri kimia, namun masih banyak insinyur yang belum sepenuhnya memahami spesifikasi, cara kerja, dan keunggulannya dibandingkan valve jenis lain. Artikel ini membahas secara teknis apa itu lined globe valve, bagaimana cara kerjanya, spesifikasi yang perlu diperhatikan, serta aplikasi industri. Khususnya untuk media korosif seperti asam klorida, soda kaustik, dan slurry asam di industri nickel HPAL.

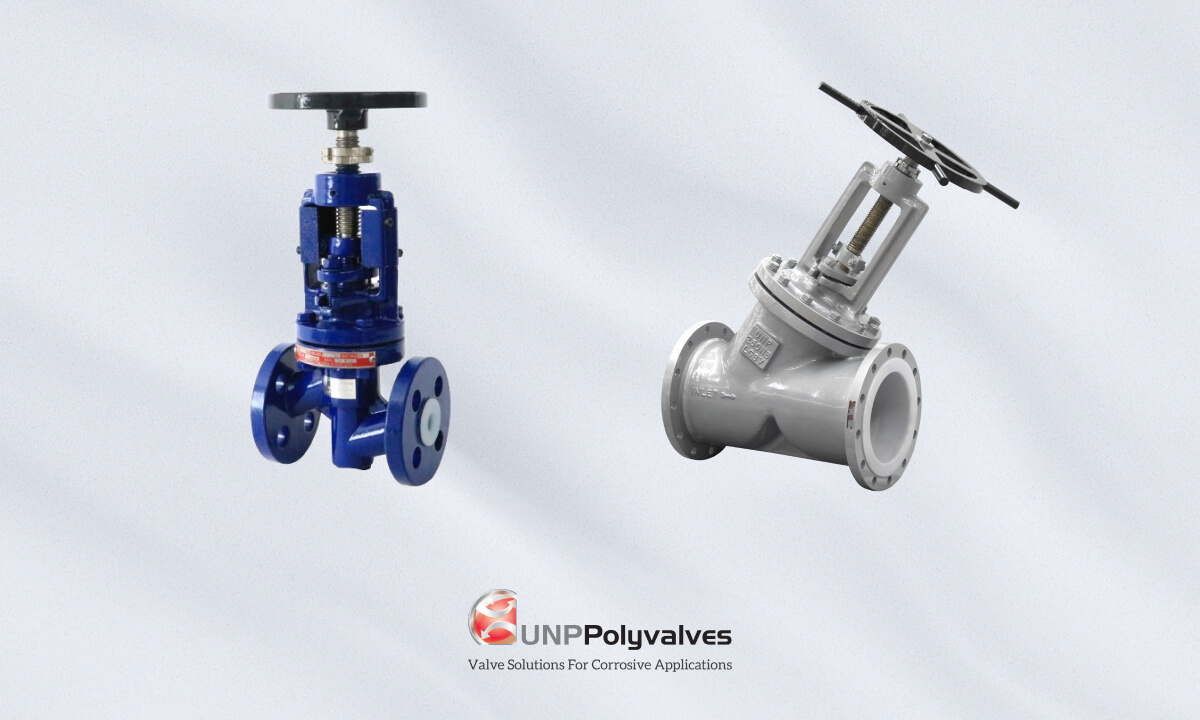

Lined globe valve adalah valve jenis globe yang seluruh permukaan bodi, disk, seat, dan stem guide dilapisi material fluoropolymer seperti PFA (Perfluoroalkoxy) atau PVDF (Polyvinylidene Fluoride). Lapisan ini berfungsi sebagai penghalang antara fluida korosif dan badan valve dari baja karbon atau baja tidak berkarat, sehingga valve tetap fungsional meskipun berkontak terus-menerus dengan media kimia agresif.
Berbeda dengan gate valve atau ball valve yang lebih cocok untuk aplikasi on/off, globe valve dirancang khusus untuk pengendalian aliran (throttling). Bentuk bodi globularnya dan mekanisme disk-seat yang tegak lurus terhadap aliran memungkinkan pengaturan debit yang presisi dengan pressure drop yang dapat diprediksi.
Dalam konteks industri proses kimia Indonesia, lined globe valve dari kategori lined valve UNP menjadi pilihan utama untuk layanan di mana kontrol aliran dan ketahanan korosi harus berjalan bersamaan.
Prinsip kerja globe valve didasarkan pada gerakan linear disk yang naik atau turun ke arah seat berbentuk melingkar. Ketika disk turun dan menyentuh seat, aliran tertutup penuh. Ketika disk terangkat, fluida mengalir melalui celah annular antara disk dan seat. Posisi disk di antara keduanya memungkinkan throttling yang presisi.
Berdasarkan konfigurasi internal, lined globe valve tersedia dalam beberapa varian:
• Tipe Z-Pattern (Standard): Aliran fluida berbelok 90 derajat dua kali melalui bodi valve, menghasilkan pressure drop tertinggi namun kontrol paling presisi. Paling umum digunakan untuk throttling service.
• Tipe Y-Pattern: Jalur aliran lebih lurus dengan sudut stem sekitar 45 derajat terhadap sumbu pipa. Pressure drop lebih rendah, cocok untuk layanan high-pressure steam atau cairan viskositas tinggi.
• Tipe Angle: Inlet dan outlet tegak lurus satu sama lain (90 derajat), berguna untuk mengubah arah pipa sekaligus mengontrol aliran tanpa fitting tambahan.
Untuk versi bertenaga aktuator, tersedia juga control globe valve yang dilengkapi aktuator pneumatik atau elektrik untuk integrasi ke sistem kontrol proses otomatis.
Berikut adalah parameter teknis umum yang perlu diperhatikan saat menyesuaikan lined globe valve dengan kebutuhan proses:
ParameterSpesifikasi TipikalUkuran nominal (DN)DN15 hingga DN300Rating tekananPN10, PN16 (ASME Class 150, Class 300)Temperatur operasi-20 hingga +180 derajat CMaterial bodiCarbon steel (WCB), Stainless steel (CF8M)Material liningPFA, PVDF, PTFETebal lining minimum3 mmEnd connectionFlanged (ASME B16.5, EN 1092-1, JIS B2210)AktuatorManual handwheel, pneumatik, elektrikStandar pengujianAPI 598, EN 12266-1, ISO 15848SertifikasiCE Marking (PED Directive 2014/68/EU)
Pemilihan antara PFA dan PVDF sebagai material lining bergantung pada jenis fluida dan temperatur operasi. PFA unggul untuk asam kuat seperti HCl pekat dan HF, sementara PVDF lebih ekonomis dan cukup untuk media seperti NaOH encer. Untuk panduan lengkap, baca artikel Lining PFA vs PVDF pada Valve: Kapan Harus Memilih Masing-Masing.
Dalam proses produksi klorin dan soda kaustik, lined globe valve dengan lining PFA digunakan pada jalur gas klorin basah, asam klorida (HCl), dan larutan NaOH. Baca Spesifikasi Teknis untuk Lined Valve di Jalur Soda Kaustik (NaOH).
Lined globe valve digunakan untuk mengontrol aliran pelarut organik, asam encer, dan media WFI. Lihat Lined Diaphragm Valve untuk Industri Farmasi sebagai referensi pendamping.
Di pabrik pengolahan nickel dengan proses HPAL, slurry asam sulfat pada suhu dan tekanan tinggi memerlukan komponen dengan ketahanan korosi eksklusif. Lined globe valve dengan lining PFA digunakan pada jalur dosing asam sulfat dan kontrol aliran CCD.
Proses bleaching menggunakan klorin dioksida (ClO2) dan bahan kimia korosif. Lined globe valve berperan dalam mengatur dosing bahan kimia ke dalam digester dan bleach tower.
Untuk transfer dan kontrol aliran asam sulfat, asam nitrat, asam fosfat, dan larutan garam korosif. Baca Lined vs Alloy Valve: Perbandingan Biaya.
PT Alvindo Catur Sentosa sebagai distributor resmi produk UNP Polyvalve di Indonesia menyediakan lined globe valve dengan sejumlah keunggulan:
• Sertifikasi CE (PED 2014/68/EU): Seluruh produk lined valve UNP memiliki sertifikasi CE Marking sesuai Pressure Equipment Directive Eropa.
• Lining PFA dan PVDF tebal seragam: Proses lining menggunakan teknologi isostatic pressing yang menghasilkan ketebalan lapisan seragam minimal 3 mm.
• Ketahanan korosi superior: Material PFA tahan terhadap hampir semua media kimia agresif kecuali fluor elemental dan logam alkali cair.
• Rentang temperatur lebar: Lining PFA beroperasi hingga +180 derajat C, PVDF hingga +130 derajat C.
• Tersedia dalam konfigurasi kontrol: Control globe valve dengan aktuator pneumatik tersedia untuk integrasi DCS/PLC.
• Dukungan teknis lokal: Tim insinyur UNP dan Alvindo Catur Sentosa siap memberikan konsultasi teknis dan penyesuaian dimensi retrofit.
Globe valve optimal untuk throttling. Jika aplikasi hanya membutuhkan on/off, lined ball valve atau lined butterfly valve mungkin lebih efisien.
Globe valve memiliki pressure drop lebih tinggi dari ball atau butterfly valve. Pastikan sistem pompa mampu mengakomodasi pressure drop ini.
Gunakan tabel chemical resistance dari supplier. Baca Kenali 5 Zat Kimia yang Bisa Bikin Valve Anda Keropos.
Rating tekanan valve menurun pada temperatur yang lebih tinggi (de-rating). Selalu verifikasi pressure-temperature rating di temperatur operasi aktual.
Pastikan dimensi flange konsisten dengan piping class dokumen proyek. Ketidaksesuaian standar flange adalah sumber masalah yang sering terjadi saat commissioning.
Q: Apakah lined globe valve bisa digunakan untuk steam?
A: Untuk steam jenuh di bawah 180 derajat C, lining PFA dapat digunakan. Untuk steam tekanan tinggi di atas suhu ini, perlu konsultasi teknis terlebih dahulu.
Q: Apa perbedaan lined globe valve dengan control globe valve?
A: Lined globe valve adalah istilah konstruksi. Control globe valve mengacu pada fungsi: dilengkapi aktuator untuk operasi otomatis. Sebuah produk bisa sekaligus keduanya.
Q: Berapa umur pakai lined globe valve yang wajar?
A: Dalam kondisi sesuai spesifikasi, lined globe valve PFA dari UNP dapat bertahan 10-15 tahun dengan perawatan minimal.
Lined globe valve adalah solusi andal untuk aplikasi throttling di jalur kimia korosif. Dengan lining PFA atau PVDF berstandar CE dari UNP, produk ini memberikan keandalan jangka panjang dengan total cost of ownership lebih rendah dibandingkan alternatif alloy.
Butuh rekomendasi spesifikasi lined globe valve untuk proyek Anda? Hubungi Kami sekarang.
