Bayangkan situasi ini: Anda sedang melakukan review spesifikasi untuk jalur gas klorin di unit elektrolisis. Line tersebut beroperasi pada tekanan rendah, namun fluida yang mengalir bersifat sangat korosif dan tidak memberi toleransi sedikit pun terhadap kesalahan pemilihan material. Engineer proses membutuhkan katup yang bisa membuka dan menutup penuh dengan hambatan aliran minimal, sementara tim maintenance menginginkan sesuatu yang mudah dirawat tanpa harus menghentikan produksi terlalu lama.
Inilah skenario yang kerap dihadapi oleh engineer di industri kimia, petrokimia, dan pengolahan mineral di Indonesia. Dan dalam situasi seperti ini, lined butterfly valve sering menjadi jawaban yang paling rasional secara teknis maupun ekonomis.
Namun tidak semua lined butterfly valve diciptakan setara. Perbedaan dalam proses manufaktur, kualitas material lining, dan sistem penahan lining di dalam body valve akan menentukan apakah katup itu bertahan dua tahun atau dua puluh tahun di jalur Anda.

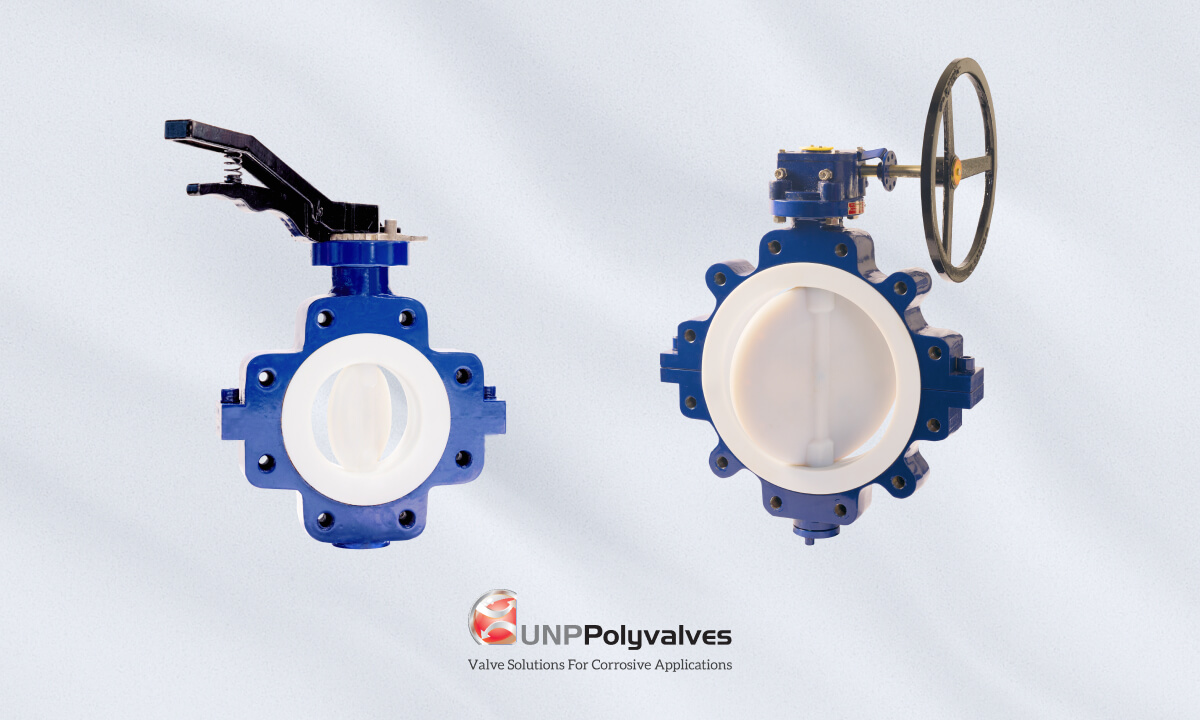

Lined butterfly valve adalah katup tipe kupu-kupu yang seluruh permukaan internalnya, termasuk body, disk, dan seat, dilapisi dengan material fluoropolymer atau termoplastik tahan kimia. Lapisan ini berfungsi sebagai penghalang antara fluida korosif dan material konstruksi logam di bawahnya, sehingga body besi atau baja karbon dapat digunakan bahkan untuk media yang paling agresif sekalipun. Katup ini bekerja dengan memutar disk sebesar 90 derajat untuk membuka atau menutup aliran, menghasilkan tekanan jatuh yang sangat rendah dalam posisi terbuka penuh.
Mekanisme kerja butterfly valve terlihat sederhana: disk berputar pada sumbunya untuk mengontrol aliran. Namun justru pada kesederhanaan ini, kualitas lining menjadi faktor penentu utama. Di sinilah perbedaan antara produsen satu dengan yang lain menjadi sangat nyata.
UNP Polyvalve menggunakan proses injection molding untuk membentuk lapisan lining, bukan transfer molding yang lebih umum digunakan produsen lain. Injection molding menghasilkan lapisan yang lebih padat, bebas void, dan memiliki ketebalan yang konsisten di seluruh kontur permukaan internal, termasuk pada area lengkung dan sudut yang secara teknis paling sulit dijangkau.
Lebih dari itu, sistem penahan lining menggunakan mekanisme dovetail groove, yaitu alur berbentuk ekor burung merpati yang diukir pada permukaan logam sebelum proses lining dilakukan. Berkat mekanisme ini, lapisan lining terkunci secara mekanis ke dalam body valve dan tidak dapat terlepas meski valve beroperasi di bawah kondisi tekanan tinggi atau bahkan vakum. Ini bukan sekadar fitur tambahan, melainkan solusi struktural terhadap salah satu mode kegagalan paling umum pada lined valve: liner separation.
Material lining yang digunakan adalah virgin-grade PFA dari Dyneon (3M) atau DuPont, bukan material daur ulang. Penggunaan material virgin memastikan sifat kimia dan mekanis lining berada pada spesifikasi penuh sejak hari pertama pemasangan.
Memilih material lining bukan sekadar memilih yang paling tahan kimia. Setiap material memiliki profil ketahanan dan batasan operasional yang berbeda, dan pemilihan yang tepat bergantung pada kombinasi fluida, suhu, tekanan, dan kondisi proses yang spesifik.
PFA (Perfluoroalkoxy) adalah pilihan utama untuk aplikasi yang paling demanding. Dengan rentang suhu operasional hingga 200°C dan ketahanan terhadap hampir semua asam, basa kuat, serta pelarut organik, PFA memberikan performa tertinggi. Fleksibilitas mekanis PFA juga lebih baik dibanding PTFE, sehingga lebih tahan terhadap beban siklik. Cocok untuk jalur asam klorida, asam sulfat pekat, asam nitrat, dan gas klorin.
PTFE (Polytetrafluoroethylene) menawarkan ketahanan kimia yang hampir setara PFA pada suhu lebih rendah, dengan harga yang lebih terjangkau. Namun PTFE memiliki kelemahan pada aplikasi vakum karena sifatnya yang lebih kaku dan rentan terhadap cold flow. Sementara itu, untuk aplikasi dengan suhu di bawah 150°C dan tanpa kondisi vakum, PTFE tetap menjadi pilihan yang cost-effective.
PVDF (Polyvinylidene Fluoride) unggul dalam ketahanan terhadap abrasi dan kekuatan mekanis. Material ini lebih keras dari PFA maupun PTFE, sehingga cocok untuk fluida yang mengandung partikel tersuspensi. Namun PVDF memiliki ketahanan kimia yang lebih terbatas, terutama terhadap basa kuat dan pelarut tertentu, serta rentang suhu operasionalnya lebih sempit.
Setiap unit lined butterfly valve UNP Polyvalve melalui 100% hydrostatic dan pneumatic testing sebelum meninggalkan fasilitas produksi. Ini bukan sampling statistik, melainkan pengujian individual pada setiap unit yang diproduksi. Hal ini yang membuat UNP dapat memberikan garansi kinerja yang konsisten, bukan berdasarkan rata-rata batch.
UNP Polyvalve bersertifikat ISO 9001:2015. Dengan penggunaan material virgin-grade dan proses injection molding yang terkontrol ketat, UNP merancang produknya untuk umur pakai 10 hingga 20 tahun pada aplikasi kimia agresif. Bandingkan dengan valve logam standar yang bisa rusak dalam 2 hingga 3 tahun pada jalur korosif yang sama.
Oleh karena itu, perhitungan biaya yang relevan bukan harga pembelian awal, melainkan total cost of ownership selama siklus proyek. Sebuah lined butterfly valve dengan harga dua kali lipat valve logam standar, namun bertahan 7 kali lebih lama, secara matematis jauh lebih menguntungkan, belum termasuk penghematan dari berkurangnya downtime dan biaya penggantian.
Di Cilegon, lined butterfly valve digunakan secara ekstensif di jalur gas klorin dan larutan NaOH di PT Asahimas Chemical dan PT Sulfindo Adiusaha. Kondisi operasi dengan media agresif dan tuntutan keandalan tinggi menjadikan lined valve sebagai standar de facto di fasilitas-fasilitas ini.
Di Gresik, PT Petrokimia Gresik menggunakan lined butterfly valve pada jalur asam sulfat di unit produksi pupuk. Diameter valve yang tersedia mulai dari DN25 hingga DN300 memungkinkan aplikasi di berbagai ukuran pipeline dalam satu fasilitas yang sama.
Sementara itu, di industri pulp dan kertas di Riau dan Sumatra Selatan, misalnya di fasilitas APRIL Group dan RAPP, lined butterfly valve diaplikasikan pada jalur bleaching yang menggunakan larutan klorin dioksida dan asam. Kondisi vakum parsial yang terkadang terjadi pada jalur ini menjadikan sistem dovetail groove pada UNP sebagai keunggulan kritis.
Di sektor pertambangan nikel di Sulawesi, proses High Pressure Acid Leaching (HPAL) menggunakan campuran asam sulfat panas yang membutuhkan valve dengan ketahanan ekstra. Lined butterfly valve dengan lining PFA menjadi pilihan utama untuk jalur-jalur proses di fasilitas ini.
Sebelum Anda menuliskan spesifikasi lined butterfly valve ke dalam dokumen teknis, ada lima parameter yang wajib dikonfirmasi terlebih dahulu.
Jenis dan konsentrasi fluida: Identifikasi semua komponen fluida, termasuk kontaminan dan produk samping reaksi. Asam klorida 35% memiliki profil agresivitas yang berbeda dari asam klorida 10%, dan pilihan lining material bisa berbeda di antara keduanya.
Rentang suhu operasional: Tentukan suhu minimum dan maksimum, termasuk kondisi startup dan shutdown. PFA direkomendasikan untuk suhu di atas 150°C, sementara PTFE atau PVDF dapat dipertimbangkan untuk aplikasi suhu rendah hingga menengah.
Tekanan dan kondisi vakum: Apakah sistem beroperasi di bawah tekanan penuh, tekanan rendah, atau kondisi vakum? Untuk vakum, dovetail groove menjadi fitur yang tidak bisa dikompromikan.
Standar flens dan ukuran nominal: UNP Polyvalve tersedia dalam standar ANSI, DIN, dan JIS. Konfirmasi standar yang berlaku di fasilitas Anda sebelum pemesanan untuk menghindari mismatch saat instalasi.
Jenis aktuasi: Lined butterfly valve tersedia dalam konfigurasi manual (hand lever atau gear operator), pneumatik, dan elektrik. Untuk aplikasi remote operation atau integrasi dengan sistem kontrol, tentukan jenis aktuasi dan sinyal kontrol yang diperlukan sejak awal spesifikasi.
