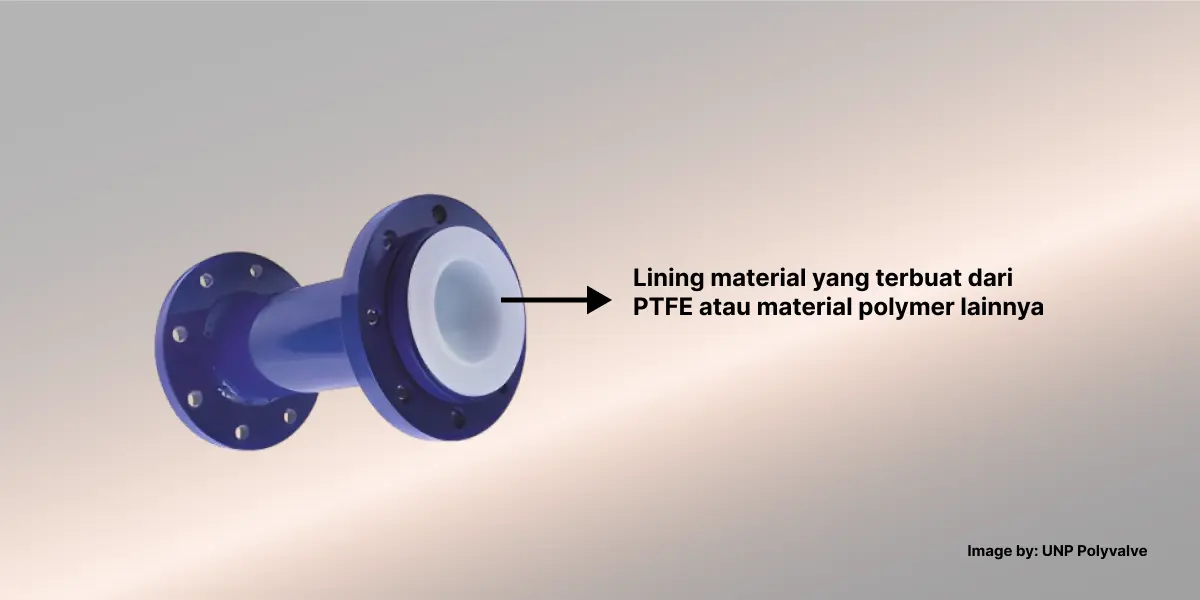

Pemilihan valve yang tahan terhadap korosi merupakan faktor penting dalam sistem perpipaan industri. Hal ini khususnya pada proses kimia agresif. Salah satu solusi yang paling umum adalah penggunaan valve dengan lapisan dalam PTFE (Polytetrafluoroethylene), yang dikenal karena sifat inert dan ketahanannya terhadap bahan kimia ekstrem.
Namun, kinerja dari valve berlapis PTFE tidak akan maksimal tanpa penggunaan fitting yang tepat dan kompatibel. Berikut adalah pembahasan tentang pertimbangan dan standar pemilihan fitting yang sesuai untuk valve PTFE-lined, sehingga sistem tetap aman, efisien, dan tahan lama.
Kesesuaian antara valve dan fitting memegang peranan penting dalam keberhasilan sistem perpipaan. Banyak kerusakan sistem di lapangan terjadi karena kesalahan dalam memilih fitting yang digunakan untuk menghubungkan valve.
Ketidaksesuaian fitting dapat menyebabkan berbagai masalah teknis yang serius, antara lain:
Hal ini bisa terjadi jika tekanan sambungan tidak merata atau jika permukaan sambungan (flange face) antara valve dan fitting tidak cocok. Contohnya, menyambungkan raised face dengan flat face tanpa penyesuaian bisa membuat gasket tidak menutup sempurna.
Kerusakan pada lapisan PTFE di dalam valve juga bisa terjadi jika fitting yang digunakan tidak sesuai dengan valve. Misalnya, fitting yang digunakan memiliki permukaan kasar, bentuk yang tidak presisi, atau jika baut pengikat dikencangkan terlalu kuat (over tightening). PTFE adalah material yang lentur dan mudah tertekan, sehingga tekanan berlebih bisa membuatnya retak atau bergeser.
Kegagalan sistem secara menyeluruh juga bisa terjadi. Hal ini biasanya terjadi karena tidak memperhitungkan tekanan kerja, suhu, dan pergerakan material akibat ekspansi termal. Misalnya, saat sistem mengalami pemanasan tinggi, PTFE akan mengembang lebih besar dibandingkan logam. Jika fitting yang digunakan terlalu kaku, tekanan dari ekspansi ini bisa merusak sambungan.
Selain itu, masalah umum lainnya adalah perbedaan karakteristik termal dan kimia antara fitting dan valve. PTFE memiliki koefisien ekspansi termal yang jauh lebih tinggi daripada logam biasa. JIka fitting tidak dapat mengimbangi pergerakan ini, sambungan akan cepat aus atau bahkan pecah. Begitu pula jika material fitting tidak tahan terhadap bahan kimia yang mengalir dalam sistem, korosi bisa terjadi dan mengganggu keandalan operasional.
Oleh sebab itu, setiap elemen dalam sambungan harus dipilih dengan cermat berdasarkan jenis fluida, suhu, tekanan, dan kondisi kerja lainnya. Keerobohan kecil dalam pemilihan fitting bisa berdampak besar pada keselamatan, efisiensi, dan umur pakai sistem perpipaan.
Pemilihan jenis sambungan atau fitting yang tepat sangat penting agar valve berlapis PTFE dapat berfungsi maksimal dan tidak mengalami kerusakan akibat tekanan, korosi, atau ketidakcocokan material. Berikut adalah jenis fitting yang umum digunakan:
Fitting dengan sambungan flange adalah jenis yang paling sering digunakan untuk valve berlapis PTFE. Sambungan ini menggunakan pelat datar yang dibaut pada valve dan pipa, lalu ditutup dengan gasket untuk memastikan penyegelan yang rapat.
Kelebihan utama dari flanged fitting adalah kestabilan mekanisnya yang tinggi. Sambungan ini dapat menahan tekanan dan getaran lebih baik dibanding sambungan lainnya. Selain itu, proses instalasi dan perawatannya relatif mudah karena valve bisa dilepas dan dipasang ulang tanpa perlu memotong pipa.
Namun, penting untuk memastikan bahwa permukaan flange (face) antara fitting dan valve cocok dan bahwa gasket yang digunakan kompatibel dengan kedua permukaan tersebut serta media yang dialirkan.
Jenis fitting seperti lined flanged elbow, PTFE-lined tee, dan stub-end adapter termasuk yang umum digunakan untuk koneksi antar valve dan pipa di sistem kimia agresif.
Fitting berulir biasanya hanya digunakan pada sistem kecil, tekanan rendah, dan media yang tidak agresif. Pada aplikasi kimia berat, fitting jenis ini sebaiknya dihindari karena ulir dapat menjadi titik rawan kebocoran, terutama jika mengalami getaran, perubahan suhu, atau korosi.
Selain itu, proses pemasangan ulir dapat menyebabkan gesekan yang merusak lapisan pelindung PTFE jika fitting dikencangkan terlalu kuat. Ulir juga cenderung sulit disegel sempurna saat digunakan pada fluida korosif, sehingga risiko kerusakan jangka panjang meningkat.
Sambungan las memberikan kekuatan dan kekedapan tinggi, tetapi tidak cocok diterapkan langsung ke valve berlapis PTFE. Proses pengelasan menghasilkan panas tinggi yang dapat merusak liner PTFE dan menyebabkan deformasi.
Jika sambungan las memang tidak bisa dihindari, maka sebaiknya tidak dilakukan langsung ke valve yang dilapisi PTFE. Sebagai gantinya, gunakan adaptor atau sambungan perantara (spool adaptor) yang ditempatkan di antara valve dan bagian pipa yang akan dilas. Spool adator ini dirancang khusus agar dapat menahan panas dari proses pengelasan tanpa merusak lapisan PTFE pada valve. Adaptor ini harus dirancang agar tidak menghantarkan panas langsung ke bagian dalam valve yang dilapisi PTFE. Dengan cara ini, kekuatan sambungan tetap didapatkan tanpa mengorbankan keutuhan liner.
Untuk memastikan sambungan las tetap aman, seluruh proses harus diawasi oleh personel yang memahami karakteristik material thermoplastic dan logam, serta dilengkapi dengan prosedur pemasangan yang sesuai standar.
Setelah memahami jenis-jenis fitting yang umum digunakan pada valve berlapis PTFE, langkah selanjutnya adalah mengetahui faktor-faktor apa saja yang harus diperhatikan sebelum memilih fitting yang tepat. Pemilihan tidak bisa hanya berdasarkan bentuk sambungan, tetapi juga harus mempertimbangkan aspek material, tekanan, suhu, dan jenis media yang dialirkan. Berikut ini adalah pembahasan tentang pertimbangan teknis utama saat memilih fitting yang digunakan:
Pemilihan bahan fitting sangat penting untuk mencegah korosi dan kerusakan kimia. Beberapa pertimbangan utamanya adalah sebagai berikut.
Kompatibilitas mekanis harus dipastikan melalui beberapa hal berikut:
Ketika sistem perpipaan digunakan dalam kondisi suhu tinggi atau mengalami perubahan suhu ekstrem, material di dalam sistem akan mengalami pemuaian atau penyusutan. PTFE memiliki tingkat pemuaian termal yang jauh lebih besar dibandingkan logam seperti baja atau stainless steel. Artinya, saat suhu meningkat, PTFE akan mengembang lebih banyak daripada fitting logam di sekitarnya. Jika perbedaan pemuaian ini tidak diantisipasi, maka tekanan internal akan meningkat dan sambungan bisa menjadi longgar, rusak, atau bahkan pecah.
Beberapa hal yang perlu Anda lakukan:
Jenis media yang mengalir akan menentukan jenis material fitting:
Instalasi yang benar dapat mencegah kerusakan dini dan meningkatkan keandalan sistem. Berikut adalah beberapa tips instalasi yang bisa Anda praktekkan:
Berikut ini adalah beberapa kesalahan umum yang sering terjadi, serta solusi untuk menghindarinya:
Carbon steel adalah material logam yang umum digunakan karena harganya relatif murah dan mudah ditemukan. Namun, material ini sangat rentan terhadap korosi jika digunakan untuk media asam atau bahan kimia agresif. Paparan zat seperti asam klorida (HCl) atau asam sulfat (H₂SO₄) dapat menyebabkan pelapukan cepat, pembentukan kerak, dan akhirnya kebocoran. Dalam jangka panjang, hal ini tidak hanya membahayakan keselamatan sistem tetapi juga bisa merusak kualitas produk dalam sistem tertutup seperti industri makanan atau farmasi.
Solusi: Gunakan material yang memiliki ketahanan korosi tinggi seperti Stainless Steel 316, Hastelloy, atau valve danfitting yang telah dilapisi dengan material inert seperti PTFE atau PFA. Lined fitting sangat efektif mencegah interaksi langsung antara logam dan fluida agresif.
Dalam dunia fitting dan sambungan pipa, flange memiliki beberapa tipe permukaan sambungan, yang paling umum adalah raised face (RF) dan flat face (FF). Kesalahan yang sering terjadi adalah mencampur dua tipe ini dalam satu sambungan. Raised face memiliki permukaan menonjol, sedangkan flat face rata. Jika keduanya dipasang tanpa penyesuaian, maka gaya penekanan dari baut menjadi tidak merata, mengakibatkan kebocoran atau bahkan kerusakan permanen pada permukaan flange dan gasket.
Solusi: Pastikan kedua komponen memiliki tipe flange face yang sama. Bila hal ini tidak memungkinkan, gunakan gasket penyesuaian yang dirancang untuk menyamakan tekanan permukaan antar tipe flange yang berbeda. Gasket jenis full-face PTFE bisa menjadi alternatif untuk kondisi ini.
Setiap fitting memiliki batas toleransi terhadap tekanan dan suhu kerja. Mengabaikan spesifikasi ini bisa berakibat fatal, terutama jika fitting dipasang pada sistem dengan tekanan tinggi atau suhu ekstrim. Fitting yang tidak tersertifikasi bisa pecah, meledak, atau bocor dalam kondisi tersebut, yang membahayakan keselamatan pekerja dan merusak seluruh sistem.
Solusi: Selalu periksa spesifikasi teknis fitting yang akan digunakan. Pastikan fitting memiliki sertifikasi standar seperti ASME B16.5, ASTM A182, atau standar industri lain yang relevan. Jangan ragu untuk meminta data sheet dan sertifikat pengujian dari vendor atau produsen sebelum pemasangan.
Pemilihan fitting yang tepat untuk valve berlapis PTFE sangat menentukan keberhasilan sistem perpipaan, terutama dalam aplikasi kimia agresif. Faktor-faktor seperti jenis material, rating tekanan, kesesuaian dimensi, dan jenis sambungan harus dipertimbangkan dengan teliti. Instalasi juga harus dilakukan sesuai prosedur untuk mencegah kegagalan operasional. Dengan pendekatan yang cermat, sistem dapat bekerja lebih lama, lebih aman, dan lebih efisien.
